一、ZT45阀门电动装置结构说明：

      DZT45智能调节型电动装置按钮盒上有三个按钮，中间为现场和远程转换按钮，其左边为现场关阀按钮，右边为现场开阀按钮，盖上按钮盒为远方控制，远程为直流24V开关触点控制，打开按钮盒为现场操作。（旋钮装置上有两个旋钮盒，其中一个为方式钮旋钮（红色），另一个为操作按钮（黑色），依靠电气罩壳上，突出箭头指示操作方式，操作按钮顺时针旋至箭头处为开阀，逆时针旋转为关阀。）

二、ZT45阀门电动装置模块调试方法：

1）手动将电动装置置于中间位置

2）接通AC380电源，电源指示灯亮；若电源缺相，则缺相指示灯亮

3）拔码开关的正作用和反作用不能同时拔为有效

4）正作用时位置反馈信号调节。将电动装置打到全关位置，调节整体模块上的“调零”电位器，使两测试点的电压接近零（≤2mV），然后调节“4mA”电位器使输出信号为4mA；将电动装置打到全开位置，调节“20mA”电位器使输出信号为20mA。上述调节只须一次即可完成。

注：“调零”、“4mA”、“20mA”电位器均为顺时针方向旋转输出信号增大，反之减小，如发现顺时针旋转上述电位器时，输出信号减小，请将电位器两边的线互换。

5）为了保证电动装置在自动控制中的定位精度，必须调节灵敏度。灵敏度小，定位精度高，但容易产生振荡；灵敏度大，不容易产生振荡，但定位精度差。调节“灵敏度”电位器可在二者之间取舍，使其不产生振荡为最Z佳调整值

6）输入控制信号丢失后，丢信指示灯亮

7）当出现开阀或关阀某一方向锁死后，向另一方向运行3秒即可解锁

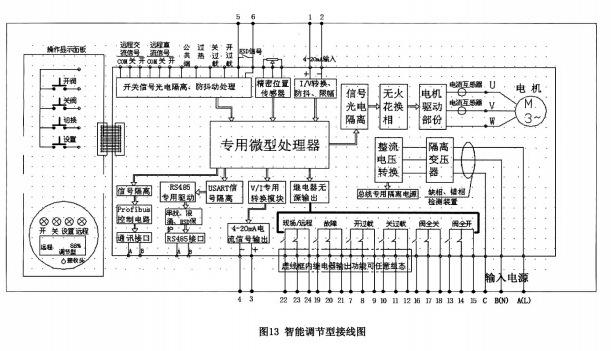

三、ZT45阀门电动装置电气原理图：

四、ZT45阀门电动装置订货须知：

1 请按型号表示方法写明型号，如有特殊要求，订货时必须说明，若不说明则按本公司规定提供。

2 环境具有爆炸性气体必须说明，并必须符合本说明书中防爆标志的规定。

3 请写?髁映叽绫曜迹Ц酥本都吧斐龀ざ龋袅映叽缬氡舅得魇椴环捎氡竟拘探饩觥?/span>

4 手轮顺时针旋转为关阀，如与此相反必须说明。

5 推力型的阀杆螺母螺纹一般由用户加工，本公司只加工一预制孔。若需本公司加工，请提供螺纹的尺寸。

6 本公司还可按用户要求，提供其他转速的电动装置。
