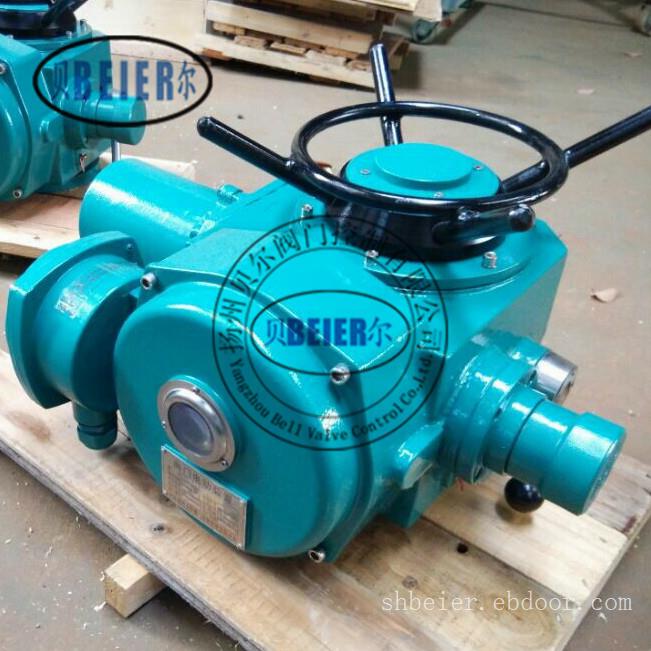

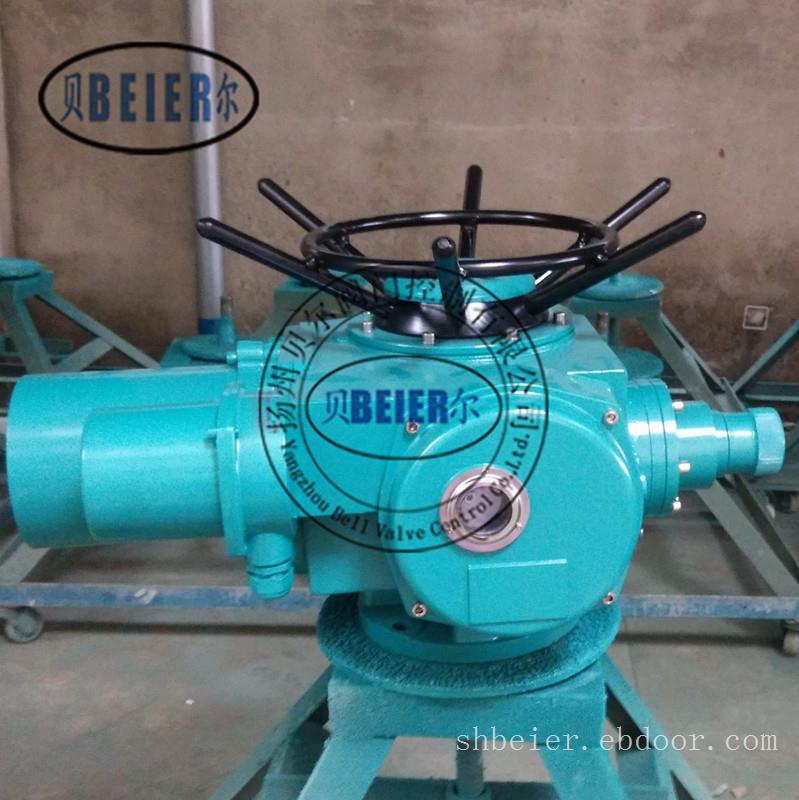

推力型闸门电动执行器介绍
型号：
DZW5T-12/DZW5T-18/DZW10T-18//DZW10T-24/DZW10T-36/DZW15T-18/DZW15T-24/DZW15T-36/DZW20T-18/DZW20T-24/DZW20T-36/DZW30T-18/DZW30T-24/DZW30T-36/DZW45T-24/DZW45T-36/DZW60T-24/DZW60T-36/DZW90T-18/DZW90T-24/DZW120T-18/DZW120T-24/DZW180T-18/DZW180T-24/DZW250T-18/DZW250T-24/DZW300T-18/DZW300T-24/DZW500T-18/DZW500T-24/DZW800T-18/DZW800T-24/DZW1000T-18
1.概述
推力型闸门电动执行器，简称为Z型电装，是阀门实现开启、关闭或调节控制的驱动设备。Z型电装适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。可用于明杆阀，也可用于暗杆阀。
本系列电装具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。可对阀门实行远控、集控和自动控制。广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。
我司电动执行机构生产基地扬州 电力设备、环保化工、热电行业、石油化工、管道工程、水利工程、阀门、风门等行业均有使用。
2.推力型闸门电动执行器推力型连接尺寸
|
型号
|
推力型GB12222
|
|
法兰号
|
D
|
D1
|
D2
(f8)
|
f
|
d1
max
|
d
|
L
|
n
|
α
|
|
Z5/Z10/Z15
|
F10
|
125
|
102
|
70
|
3
|
T28
|
M10
|
40
|
4
|
45°
|
|
Z20/Z30
|
F14
|
175
|
140
|
100
|
4
|
T36
|
M16
|
55
|
|
Z45/Z60
|
F16
|
210
|
165
|
130
|
5
|
T44
|
M20
|
70
|
|
Z90/Z120
|
F25
|
300
|
254
|
200
|
T60
|
M16
|
90
|
8
|
22.5°
|
|
Z180/Z250
|
F30
|
350
|
298
|
230
|
T70
|
M20
|
110
|
|
Z350/Z500
|
F35
|
415
|
356
|
260
|
T80
|
M30
|
150
|
3.推力型闸门电动执行器工作环境和主要技术参数
3.1 电源：常规，三相380V（50Hz）
特殊，三相660V、415V（50Hz 、60Hz）；
单相220V、110V（50Hz 、60Hz）
3.2 工作环境：
3.2.1 环境温度：-20~+60℃ （特殊订货-40~+80℃）。
3.2.2 相对湿度：≤95%（25℃时）。
3.2.3防护类型：户外型用于无易燃、易爆和无腐蚀性介质的场所。隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。（详见GB3836.1）
3.2.4防护等级：IP55 （特殊订货IP65、IP67）。
3.3 工作制：短时10分钟 （特殊订货30分钟）。
3.4.1 型号规格和主要性能参数见表1
表1
|
型号规格
|
公称转矩（N·m）
|
公称推力（KN）
|
阀杆直径（mm）
|
转圈数（圈）
|
手动
速比
|
输出转速（r/min）
|
电机功率（KW）
|
参考重量（Kg）
|
|
Z5
|
50
|
20
|
28
|
60
|
1:1
|
12
|
0.12
|
28
|
|
Z10
|
100
|
40
|
28
|
60
|
1:1
|
24/36
|
0.25/0.37
|
45
|
|
Z15
|
150
|
24/36
|
0.37/0.55
|
50
|
|
Z20
|
200
|
100
|
40
|
60
|
1:1
|
18/24
|
0.37/0.55
|
55
|
|
Z30
|
300
|
18/24
|
0.55/0.75
|
58
|
|
Z45
|
450
|
150
|
48
|
120
|
1:1
(20:1)
|
24/36
|
1.1/1.5
|
110
|
|
Z60
|
600
|
24/36
|
1.5/2.2
|
120
|
|
Z90
|
900
|
200
|
60
|
120
|
1:1
(25:1)
|
24/36
|
2.2/3
|
139
|
|
Z120
|
1200
|
24/36
|
3/4
|
142
|
|
Z180
|
1800
|
325
|
70
|
150
|
22.5:1
|
18/24
|
4/5.5
|
250
|
|
Z250
|
2500
|
18/24
|
5.5/7.5
|
255
|
|
Z350
|
3500
|
700
|
80
|
150
|
20:1
|
18/24
|
7.5/10
|
330
|
|
Z500
|
5000
|
18/24
|
10/15
|
350
|
注1：可按用户要求提供其它转速:12/18/24/30/36/42/48/60（r/min）
注2：当产品提供四层计数器时，转圈数为表1转圈数×10
