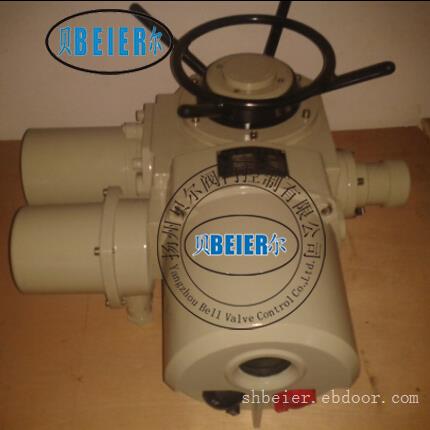

一.闸门电动头电动调节型简单介绍

   多回转阀门电动装置，简称为Z型电装，是阀门实现开启、关闭或调节控制的驱动设备。Z型电装适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。可用于明杆阀，也可用于暗杆阀。 如果加支架可以作为角行程电动执行器使用，如用于风门，挡板门，烟气挡板门及其类似设备。

二.闸门电动头电动调节型主要技术参数

   DZW60-24T表示输出扭矩600N.m，输出转速24r/min,常规电压380V，整体调节型，常规电压380V。可以对阀门进行调节。 本系列电装具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。可对阀门实行远控、集控和自动控制。广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。

三．闸门电动头电动调节型工作环境和主要技术参数

3.1 电源：常规，三相380V（50Hz）

特殊，三相660V、415V（50Hz 、60Hz）；

     单相220V、110V（50Hz 、60Hz）

3.2 工作环境：

3.2.1 环境温度：-20~+60℃ （特殊订货-40~+80℃）。

3.2.2 相对湿度：≤95%（25℃时）。

3.2.3防护类型：户外型用于无易燃、易爆和无腐蚀性介质的场所。隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。（详见GB3836.1）

3.2.4防护等级：IP55 （特殊订货IP65、IP67）。

3.3 工作制：短时10分钟 （特殊订货30分钟）。

3.4.1 型号规格和主要性能参数见表1

3.4.2电机技术参数见表2

四.闸门电动头电动调节型电动结构

3.1电动机：户外型采用YDF型，隔爆型采用YBDF型阀门专用三相异步电动机。

3.2减速机构：由一对直齿轮和蜗轮副两级传动组成。电动机的动力经减速机构传递给输出轴。

3.3力矩控制机构：当输出轴上受到一定转矩后，蜗杆除旋转外还产生轴向位移，带动曲拐，曲拐直接（或通过撞块）带动支架产生角位移。当输出轴上的转矩增大到整定转矩时，则支架产生的位移量使微动开关动作，从而切断电机电源，电动机停转。以此实现对电动装置输出转矩的控制，达到保护?缍诺哪康摹?/span>

3.4行程控制机构：

采用十进制计数器原理，又称为计数器，控制精度高，结构见图7。其工作原理为：由减速箱内的一对大小伞齿轮带动中传小齿轮，再带动行程控制机构工作。如果行程控制器按阀门开、关的位置已调整好，当控?破魉媸涑鲋嶙皆は鹊髡玫奈恢茫ㄈκ┦保蛲孤纸?0°，迫使微动开关动作，切断电动机电源，电动机停转，从而实现对电动装置行程（转圈数）的控制。

注1：为了控制较多转圈数的阀门，可调整凸轮转180°或270°再压迫微动开关动作。

3.5开度指示机构：结构见图8。输入齿轮由计数器个位齿轮带动，经减速后，指示盘随阀门的开关过程同时转动，以指示阀门的开关量，电位器轴和指示盘同步转动，供远传开度指示用。移动转圈数调整齿轮可以改变转圈数。开度指示机构内设一微动开关和凸轮，当电动装置运转时，旋转凸轮周期性地使微动开关动作，其频率为输出轴转动一圈动作一次或二次，可供闪光信号等使用。

3.6手—电动切换机构：为半自动切换，手动时需扳动手柄切换，手动状态转变为电动时则自动运行。其结构见图9。它由手柄、切换件、直立杆、离合器、压簧等组成。需手轮操作时，将手柄向手动方向推动，切换件使离合器抬高，并压迫压簧。当手柄推到一定位置时，离合器即脱离蜗轮而与手轮啮合，同时直立杆在扭簧作用下直立于蜗轮端面，支撑住离合器不致下落，切换完成即可放开手柄，使用手轮进行操作。而需电动操作时，电动机将带动蜗轮转动，支承于蜗轮端面的直立杆即倒下，在压簧作用下离合器迅速向蜗轮方向移动，并与蜗轮啮合，同时与手轮脱开，自动实现手动到电动状态的转换。

注意：1.电动运行时切勿扳动切换手柄！

     2.切换时按箭头方向推（或拉）动手柄，若推不到位时应边转动手轮边推动手柄！
