一.智能一体化开关型多回转执行机构简单概述

   多回转阀门电动装置，简称为Z型电装，是阀门实现开启、关闭或调节控制的驱动设备。Z型电装适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。可用于明杆阀，也可用于暗杆阀。

本系列电装具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。可对阀门实行远控、集控和自动控制。广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。

二.智能一体化开关型多回转执行机构规格参数

 DZW180-18Z，输出扭矩1800N.m，输出转速18r/min,常规电压380V，一体化开关型。

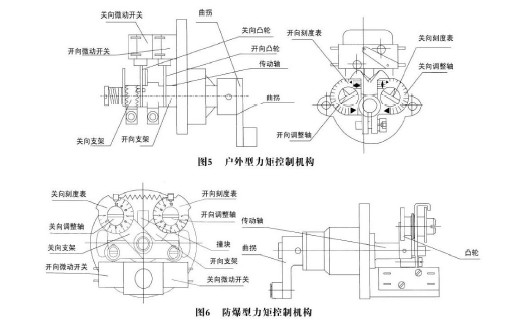

三.智能一体化开关型多回转执行机构力矩控制机构


四.智能一体化开关型多回转执行机构安装、拆卸及注意事项

4.1本电动装置的安装形式无原则要求，但电机处于水平状态，电气箱盖处于水平或垂直向上状态为推荐安装形式，这样有利于润滑、调试、维护和手动操作；

4.2安装时应保证维修检查人员拆卸各部件所需的空间；

4.3安装与阀门连接的牙嵌轴向间隙不少于1~2mm；

4.4与阀门连接的螺栓不得低于8.8级；

4.5当用于明杆阀门时，应检查阀杆伸出量与阀杆护套的长度是否相符；

4.6当需要拆卸时，应先将手动手轮旋转数圈，在阀门稍开状态下进行；

4.7安装、拆卸、调试时不可损伤密封面、密封件和防爆型电装的防爆面，并应在隔爆面上涂防锈油，电气罩盖应盖严紧固，以防雨水或潮气进入；

4.8视窗不得与硬物碰撞；

4.9本电动装置为短时工作制，持续工作时间不得超过铭牌标定时间；

4.10阀门不经常使用时，应定期检查保养并操作运行，建议每月至少一次，运行时间不超过10分钟。

   贝尔郑重承诺：产品出厂前均已经过各项严格品质管制作业及性能试验，自即日起在正常使用状况下保固一年。但非人力所能抗拒之灾害，外力破坏，及未经本公司同意而私自拆卸者不在保固范围之列。
