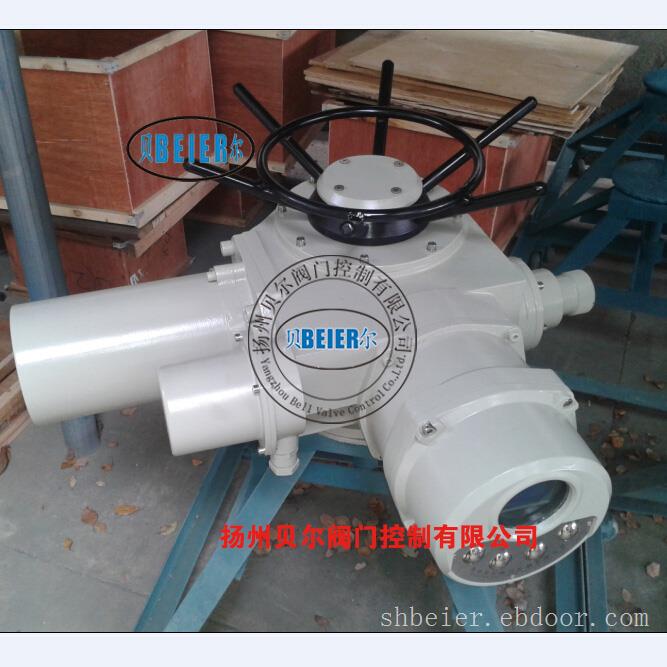

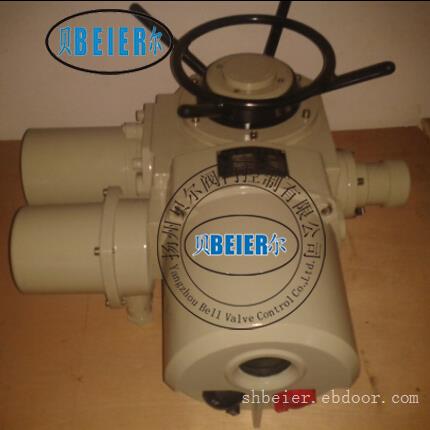

一.扬州西门子电装智能一体化开关型执行机构简单介绍

多回转阀门电动装置，简称为Z型电装，是阀门实现开启、关闭或调节控制的驱动设备。Z型电装适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。可用于明杆阀，也可用于暗杆阀。

本系列电装具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。可对阀门实行远控、集控和自动控制。广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。

二.扬州西门子电装智能一体化开关型执行机构电气部分

   智能一体化开关型：控制系统与电动装置集合于一体称为整体型电动装置，其电气部分主要由整体型模块、按钮盒、开度表（或数显指示器）、接触器等组成，见图10。电气元件安装在一块可翻转的板上，以便对力矩控制机构、行程控制机构、开度指示机构进行调整。按钮盒上有三个按钮，中间为现场/远控转换按钮，其左边为现场关阀按钮，右边为现场开阀按钮，盖上按钮盒盖为远方控制，远程为24VDC开关触点控制（24VDC已内供），打开盖子为现场操作。

三.扬州西门子电装智能一体化开关型执行机构主要参数

3.1 电源：常规，三相380V（50Hz）

特殊，三相660V、415V（50Hz 、60Hz）；

      单相220V、110V（50Hz 、60Hz）

3.2 工作环境：

3.2.1 环境温度：-20~+60℃ （特殊订货-40~+80℃）。

3.2.2 相对湿度：≤95%（25℃时）。

3.2.3防护类型：户外型用于无易燃、易爆和无腐蚀性介质的场所。隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。（详见GB3836.1）

3.2.4防护等级：IP55 （特殊订货IP65、IP67）。

3.3 工作制：短时10分钟 （特殊订货30分钟）。

3.4.1 型号规格和主要性能参数见表1(请致电)

3.4.2电机技术参数见表2(请致电)

四.扬州西门子电装智能一体化开关型执行机构订货须知

4.1 请按型号表示方法写明型号，如有特殊要求，订货时必须说明，若不说明则按本公司规定提供。

4.2 环境具有爆炸性气体必须说明，并必须符合本说明书中防爆标志的规定。

4.3 请写明连接尺寸标准，阀杆直径及伸出长度，若连接尺寸与本说明书不符，可与本公司协商解决。

4.4 手轮顺时针旋转为关阀，如与此相反必须说明。

4.5 推力型的阀杆螺母螺纹一般由用户加工，本公司只加工一预制孔。若需本公司加工，请提供螺纹的尺寸。

4.6 本公司还可按用户要求，提供其他转速的电动装置。

   贝尔郑重承诺：产品出厂前均已经过各项严格品质管制作业及性能试验，自即日起在正常使用状况下保固一年。但非人力所能抗拒之灾害，外力破坏，及未经本公司同意而私自拆卸者不在保固范围之列。
