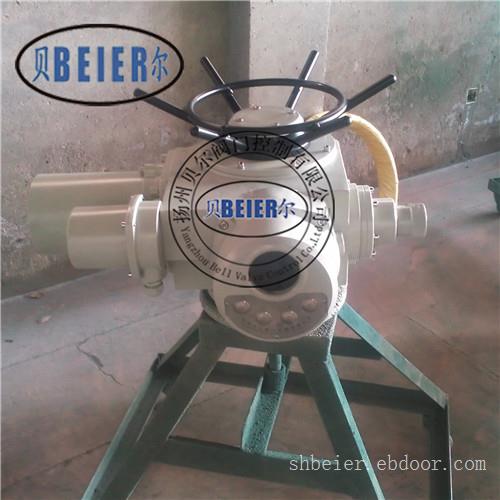

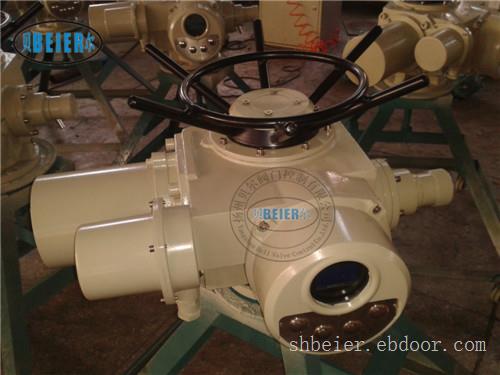

一. 智能一体化开关型多回转执行器简单介绍

  智能一体化开关型：控制系统与电动装置集合于一体称为整体型电动装置，其电气部分主要由整体型模块、按钮盒、开度表（或数显指示器）、接触器等组成，见图10。电气元件安装在一块可翻转的板上，以便对力矩控制机构、行程控制机构、开度指示机构进行调整。按钮盒上有三个按钮，中间为现场/远控转换按钮，其左边为现场关阀按钮，右边为现场开阀按钮，盖上按钮盒盖为远方控制，远程为24VDC开关触点控制（24VDC已内供），打开盖子为现场操作。

二.智能一体化开关型多回转执行器主要参数

DZW90-24Z输出扭矩900N.m,输出转速24r/min,智能一体化开关型，常规电压380V，无需外配控制单元即可实现阀门的开启、关闭。

三.智能一体化开关型多回转执行器工作环境和主要技术参数

3.1电源：常规，三相380V (50Hz)
特殊，三相660V. 415V (50Hz、60Hz)；
单相220V、IIOV (50Hz、60Hz)
3.2工作环境：
3.2.1环境温度：-20~+60℃ （特殊订货-40一+80℃）。
3.2.2相对湿度：≤95%（25℃时）。
3.2.3防护类型：户外型用于无易燃、易燥和无腐蚀性介质的场所。隔爆型产品有dl和dⅡBT4两种，
dl适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1、T4组的爆炸！

四.智能一体化开关型多回转执行器订货须知

4.1 请按型号表示方法写明型号，如有特殊要求，订货时必须说明，若不说明则按本公司规定提供。

4.2 环境具有爆炸性气体必须说明，并必须符合本说明书中防爆标志的规定。

4.3 请写明连接尺寸标准，阀杆直径及伸出长度，若连接尺寸与本说明书不符，可与本公司协商解决。

4.4 手轮顺时针旋转为关阀，如与此相反必须说明。

4.5 推力型的阀杆螺母螺纹一般由用户加工，本公司只加工一预制孔。若需本公司加工，请提供螺纹的尺寸。

4.6 本公司还可按用户要求，提供其他转速的电动装置。

  贝尔郑重承诺：产品出厂前均已经过各项严格品质管制作业及性能试验，自即日起在正常使用状况下保固一年。但非人力所能抗拒之灾害，外力破坏，及未经本公司同意而私自拆卸者不在保固范围之列。
