一．调节型挡板门5000N.ｍ电动执行器简单概述

     调节型挡板门5000N.ｍ电动执行器，挡板门配Z型调节型电装加二级减速装置，能够实现开启、关闭或调节控制的驱动设备。该电装适用于挡板门、风门等类似设备。可分为法兰直连式、底座加拐壁式。

     本系列电装具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。可对阀门实行远控、集控和自动控制。广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。


二.调节型挡板门5000N.ｍ电动执行器主要参数

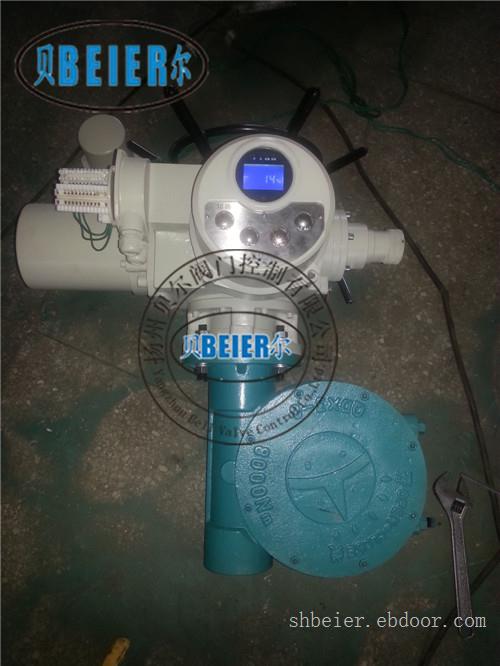

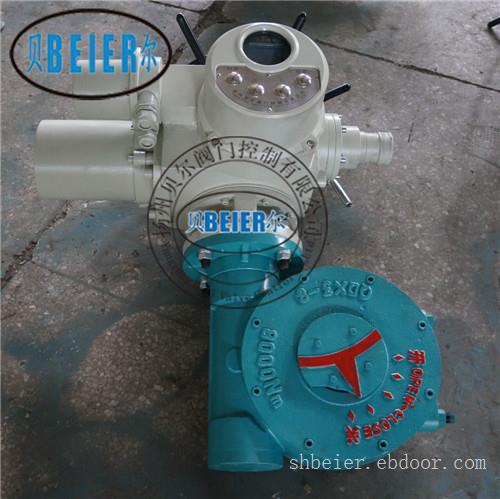

      DZW30-18T调节型电动执行器加蜗轮(二级减速装置)，输出转矩5000N.m，常规电压380V。

三.调节型挡板门5000N.ｍ电动执行器规格参数

3.1 电源：常规，三相380V（50Hz）

特殊，三相660V、415V（50Hz 、60Hz）；

      单相220V、110V（50Hz 、60Hz）

3.2 工作环境：

3.2.1 环境温度：-20~+60℃ （特殊订货-40~+80℃）。

3.2.2 相对湿度：≤95%（25℃时）。

3.2.3防护类型：户外型用于无易燃、易爆和无腐蚀性介质的场所。隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。（详见GB3836.1）

3.2.4防护等级：IP55 （特殊订货IP65、IP67）。

3.3 工作制：短时10分钟 （特殊订货30分钟）。

3.4.1 型号规格和主要性能参数见表1

3.4.2电机技术参数见表2

四.调节型挡板门5000N.ｍ电动执行器安装、拆卸及注意事项

4.1本电动装置的安装形式无原则要求，但电机处于水平状态，电气箱盖处于水平或垂直向上状态为推荐安装形式，这样有利于润滑、调试、维护和手动操作；

4.2安装时应保证维修检查人员拆卸各部件所需的空间；

4.3安装与阀门连接的牙嵌轴向间隙不少于1~2mm；

4.4与阀门连接的螺栓不得低于8.8级；

4.5当用于明杆阀门时，应检查阀杆伸出量与阀杆护套的长度是否相符；

4.6当需要拆卸时，应先将手动手轮旋转数圈，在阀门稍开状态下进行；

4.7安装、拆卸、调试时不可损伤密封面、密封件和防爆型电装的防爆面，并应在隔爆面上涂防锈油，电气罩盖应盖严紧固，以防雨水或潮气进入；

4.8视窗不得与硬物碰撞；

4.9本电动装置为短时工作制，持续工作时间不得超过铭牌标定时间；

4.10阀门不经常使用时，应定期检查保养并操作运行，建议每月至少一次，运行时间不超过10分钟。

    贝尔郑重承诺：产品出厂前均已经过各项严格品质管制作业及性能试验，自即日起在正常使用状况下保固一年。但非人力所能抗拒之灾害，外力破坏，及未经本公司同意而私自拆卸者不在保固范围之列。
