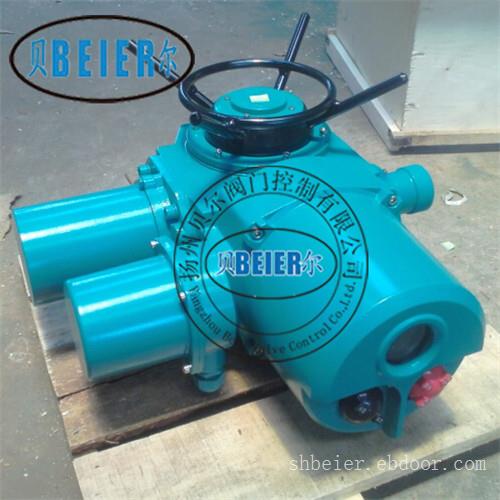

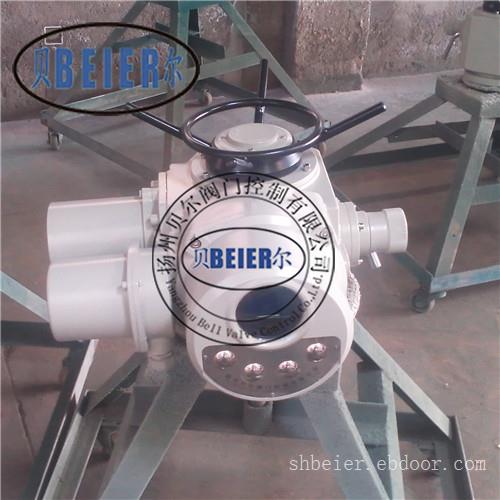

一.控制阀用驱动器DZW20-18Z多回转一体化开关型简单介绍
多回转阀门电动装置，简称为Z型电装，是阀门实现开启、关闭或调节控制的驱动设备。Z型电装适用于闸门、闸阀、截止阀、隔膜阀、柱塞阀、节流阀、启闭机等。可用于明杆阀，也可用于暗杆阀。
本系列电装具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。可对阀门实行远控、集控和自动控制。广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。
二.控制阀用驱动器DZW20-18Z多回转一体化开关型主要技术参数
DZW20-18Z表示输出扭矩200N.m，输出转速18r/min,一体化开关型 ，常规电压380V ， 一般实现对阀门的开关控制，要么全开，要么全关。此类阀门不能对介质流量进行控制。
三．控制阀用驱动器DZW20-18Z多回转一体化开关型工作环境和主要技术参数
3.1 电源：常规，三相380V（50Hz）
特殊，三相660V、415V（50Hz 、60Hz）；
单相220V、110V（50Hz 、60Hz）
3.2 工作环境：
3.2.1 环境温度：-20~+60℃ （特殊订货-40~+80℃）。
3.2.2 相对湿度：≤95%（25℃时）。
3.2.3防护类型：户外型用于无易燃、易爆和无腐蚀性介质的场所。隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。（详见GB3836.1）
3.2.4防护等级：IP55 （特殊订货IP65、IP67）。
3.3 工作制：短时10分钟 （特殊订货30分钟）。
3.4.1 型号规格和主要性能参数见表1
3.4.2电机技术参数见表2
四．控制阀用驱动器DZW20-18Z多回转一体化开关型安装及使用注意事项
1、本装置可以垂直安装、水平安装，应便于接下、调试和手动操作。
2、安装于闸门联接的牙嵌，轴向间隙不小于1~2mm。
3、安装后初次使用必须按调试要求进行逐项调试，检查各部件正常后才能投入使用。
4、本装置采用阀用三相异步电动机，额定持续工作时间为10min，调试时应予注意。
5、接线时，电缆芯线置于二个垫圈之间，可靠联接，保证接触良好和电气间隙要求。
6、通过接线罩体密封圈的电缆在押金螺母拧紧后，应保证电缆与密封圈之间无间隙。
7、内、外接地均应可靠。
8、拆装电动装置时应注意保护隔爆面，所以隔爆面不得损伤和锈蚀，隔爆面应涂204-1型防锈油。
9、搬动时应小心轻放，保持干燥，防止接触腐蚀性物质，以免损坏电气元件和机械零件。
