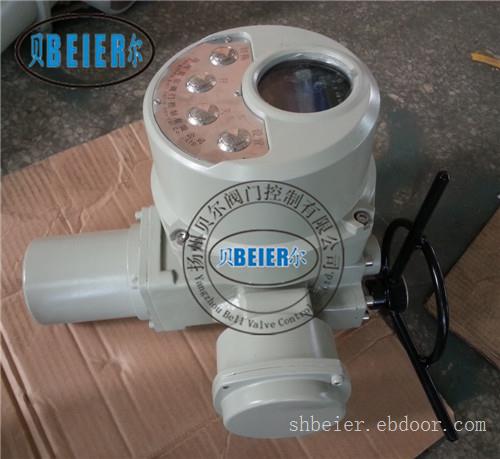

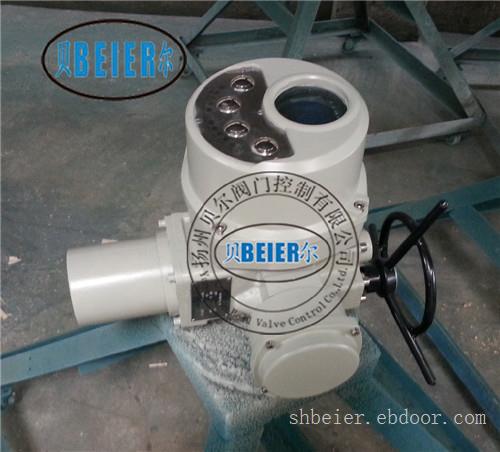

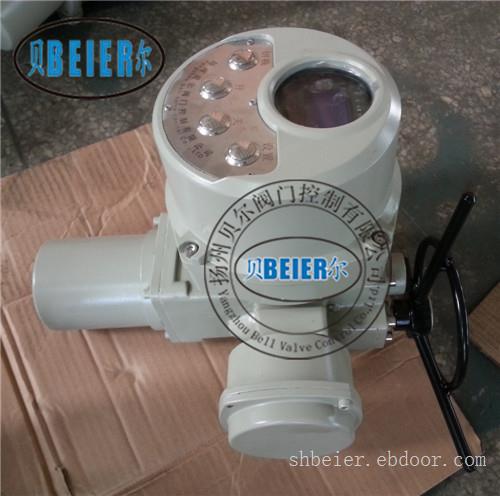

一.智能一体化开关型DQW40-0.5Z部分回转电动装置主要参数

   DQW40-0.5Z表示智能一体化开关型，输出扭矩：400N.m，输出转速：0.5r/min,常规电压380V，一体化开关型(只能对阀门进行开到位、关到位控制，不能调节介质流量)

二.智能一体化开关型DQW40-0.5Z部分回转电动装置调整

电动装置与阀门组装后，必须对力矩控制机构、行程控制机构、开度指示机构分别进行调整，方可使用。Q型电动装置的转矩控制机构、行程控制机构及开度指示机构相同，故调整方法一样。

注意1：调整前，必须检查开度指示器上的电位器是否已脱开（把电位器轴上齿轮的紧定螺钉松开即可），以防损坏；手动使阀门处于中间位置，检查控制线路是否正确后查看电机旋向，以防电机失控！

注意2：调整前，应先松开机械限位机构的螺钉，直至调整结束后，再拧入限位螺钉，拧到位后退0.5-1圈，并紧并帽。

三.智能一体化开关型DQW40-0.5Z部分回转电动装置开度指示机构调整

3.1机械指示的调整：与行程控制机构一起调整，在调好关向行程的同时，转动指针，对准刻度盘上的“C”位指针，再拧紧螺钉。

3.2 电位器的调整：手动或电动关闭阀门，挂上电位器齿轮，拧紧电位器螺母，面对电位器，顺时针转动电位器小轴接近终端位置，然后拧紧电位器齿轮上的紧定螺钉即可。

四.智能一体化开关型DQW40-0.5Z部分回转电动装置电动装置的调整

 4.1力矩控制机构、行程控制机构、开度指示机构的调整

打开电气箱盖，松开电气安装板上的固定螺钉，把电气安装板翻转90°，即可对力矩控制机构、行程控制机构、开度指示机构进行调整。

 4.2现场/远控操作

整体型和整体调节型电动装置上设有按钮盒，为用户提供现场和远程控制两种控制方式。

1）现场控制：打开按钮盒盖即可用按钮盒内的开、关按钮现场操作。现场打开、关闭为自保持。阀门全关时绿灯亮，阀门全开时红灯亮，盖上盖子现场操作停止。

2）远程控制：盖上按钮盒盖即转入远程控制。

     贝尔郑重承诺：产品出厂前均已经过各项严格品质管制作业及性能试验，自即日起在正常使用状况下保固一年。但非人力所能抗拒之灾害，外力破坏，及未经本公司同意而私自拆卸者不在保固范围之列。
