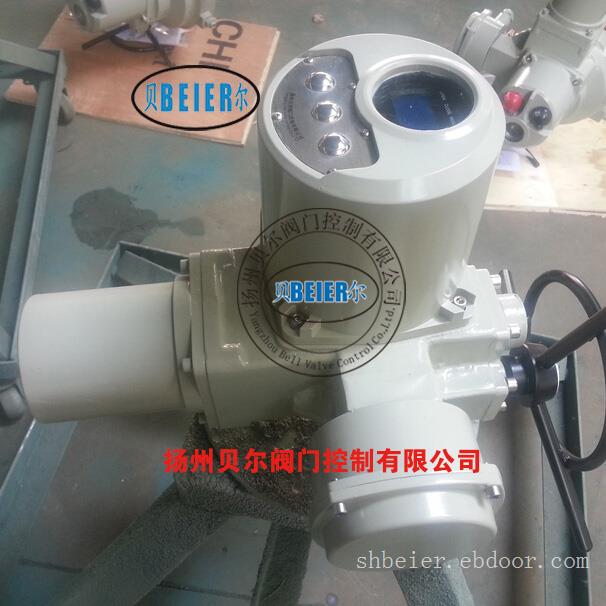

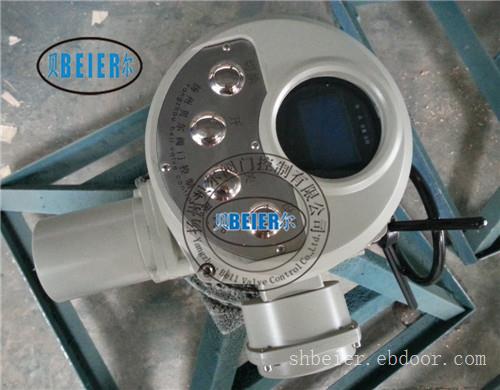

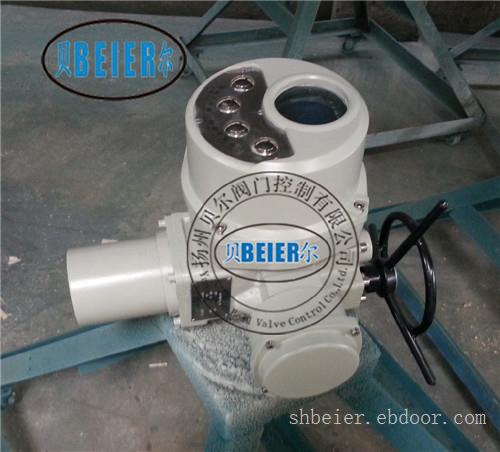

一.电动执行器DQW20-0.5T整体调节型简要概述

     控制系统与电动装置集合于一体称为整体型电动装置，其电气部分主要由整体型模块、按钮盒、开度表（或数显指示器）、接触器等组成。电气元件安装在一块可翻转的板上，以便对力矩控制机构、行程控制机构、开度指示机构进行调整。按钮盒上有三个按钮，中间为现场/远控转换按钮，其左边为现场关阀按钮，右边为现场开阀按钮，盖上按钮盒盖为远方控制，远程为24VDC开关触点控制（24VDC已内供），打开盖子为现场操作。

整体调节型：在整体型基础上引入调节模块即形成整体调节型电动装置，其电气部分由调节模块、按钮盒、开度表（或数显指示器）、接触器等组成。可接收和输出4~20mA标准信号。

二.电动执行器DQW20-0.5T整体调节型参数和功能

 DQW20-0.5T表示部分回转电动执行器，输出扭矩200N.m，输出转速0.5r/min，整体调节型，常规380V电压。是阀门实现开启、关闭或调节控制的驱动设备，适用于蝶阀、球阀、旋塞阀和风门等做90°回转的阀门。

三.电动执行器DQW20-0.5T整体调节型力矩行程调整

3.1 力矩控制机构的调整

力矩控制机构在出厂前已根据订货要求调整好，并填在产品合格证上，一般不需再调整。若需调整，只要松开螺钉，微微拔动开、关向凸轮，再将螺钉紧固，先调关向，后调开向。

3.2 行程控制机构的调整

1） 转动手轮使阀门“全关”；

2） 松开输出轴上的螺钉，顺时针转动关向凸轮，使其刚好压动关向微动开关，再拧紧螺钉；

3） 手动开阀至中间位置，电动关阀，检查阀门关闭是否符合要求，如不符合要求，继续微调关向凸轮，直至符合要求为止；

4） 手动开阀至全开位置，松开螺钉，逆时针转动开向凸轮，使其刚好压动开向微动开关，再拧紧螺钉；

5） 手动或电动关阀，电动开阀，检查阀门开启是否会合要求，如不符合要求，继续微调开向凸轮，直至符合要求为止。

四.电动执行器DQW20-0.5T整体调节型整体模块调试

1）手动将电动装置置于中间位置

2）接通AC380电源，电源指示灯亮；若电源缺相，则缺相指示灯亮

3）常规控制时位置反馈信号调节。将电动装置打到全关位置，调节整体模块上的“调零”电位器，使两测试点的电压接近零（≤2mV），然后调节“4mA”电位器使输出信号为4mA；将电动装置打到全开位置，调节“20mA”电位器使输出信号为20mA。上述调节只须一次即可完成。

注：“调零”、“4mA”、“20mA”电位器均为顺时针方向旋转输出信号增大，反之减小，如发现顺时针旋转上述电位器时，输出信号减小，请将电位器两边的线互换。
