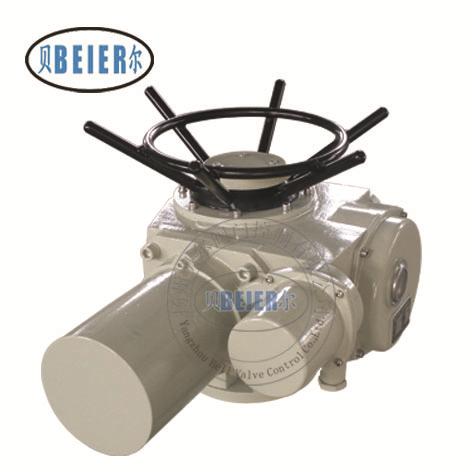

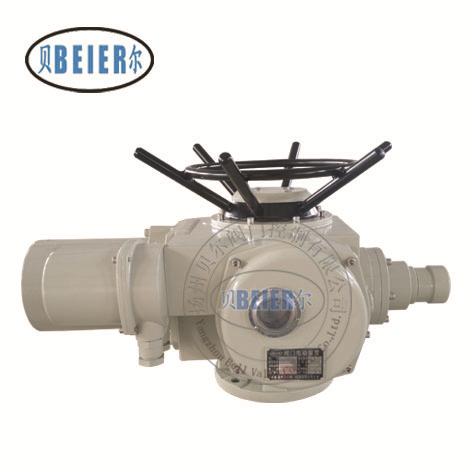

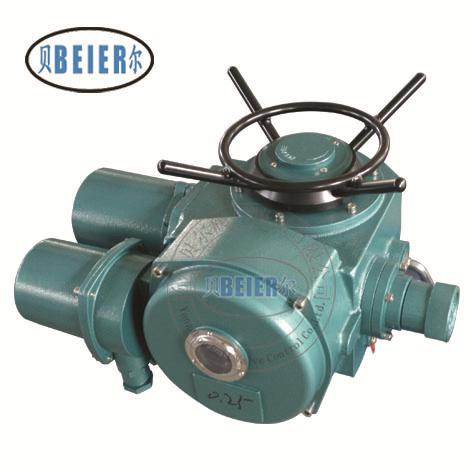

一、大扭矩阀门电装（2500/3500/5000扭矩）产品介绍

Z型电装，是阀门及类似设备实现开启、关闭或调节控制的驱动设备。Z型电动执行器广泛应用于电力、冶金、石油、化工、造纸、污水处理等行业。多回转电动执行器适用于闸阀、截止阀、隔膜阀、柱塞阀、水闸门、节流阀等做多圈回转的阀门及类似设备。

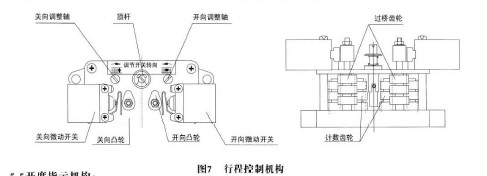

二、大扭矩阀门电装（2500/3500/5000扭矩）行程控制机构示意图

三、大扭矩阀门电装（2500/3500/5000扭矩）行程控制机构说明

采用十进制计数器原理，又称为计数器，控制精度高，结构见图7。其工作原理为：由减速箱内的一对大小伞齿轮带动中传小齿轮，再带动行程控制机构工作。如果行程控制器按阀门开、关的位置已调整好，当控制器随输出轴转动到预先调整好的位置（圈数）时，则凸轮将转动90°，迫使微动开关动作，切断电动机电源，电动机停转，从而实现对电动装置行程（转圈数）的控制。

注1：为了控制较多转圈数的阀门，可调整凸轮转180°或270°再压迫微动开关动作。

四、大扭矩阀门电装（2500/3500/5000扭矩）行程控制机构的调整

注：先调关向，后调开向

1、全关位置的调整

1） 手动将阀门关严；

2） 用螺丝刀压下顶杆旋转90°卡住，使中传小齿轮与行程控制机构个位齿轮完全脱开；

3） 按关向箭头旋转关向调整轴，直到关向凸轮动作为止；

4） 旋回顶杆至原来的位置。

注意：此时应用螺丝刀旋转一下调整轴，以确保中传小齿轮与行程控制机构个位齿轮正确啮合！

2、全开位置的调整

1） 手动将阀门开到所需的位置；

2） 压下顶杆旋转90°卡住，使中传小齿轮与行程控制机构个位齿轮完全脱开；

3） 按开向箭头旋转开向调整轴，直到开向凸轮动作为止；

4） 旋回顶杆至原位。

注意：此时同样应用螺丝刀旋转一下调整轴，以确保中传小齿轮与行程控制机构个位齿轮正确啮合！

    贝尔郑重承诺：产品出厂前均已经过各项严格品质管制作业及性能试验，自即日起在正常使用状况下保固一年。但非人力所能抗拒之灾害，外力破坏，及未经本公司同意而私自拆卸者不在保固范围之列。
