一、整体开关型电装产品介绍

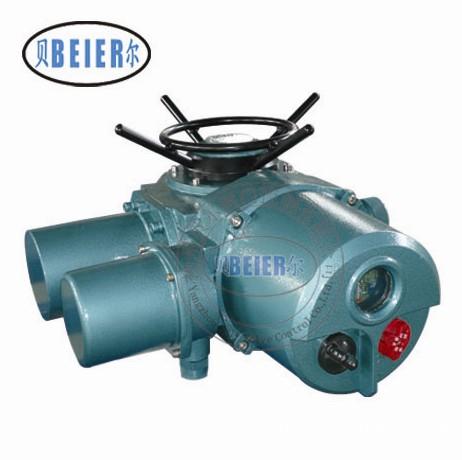

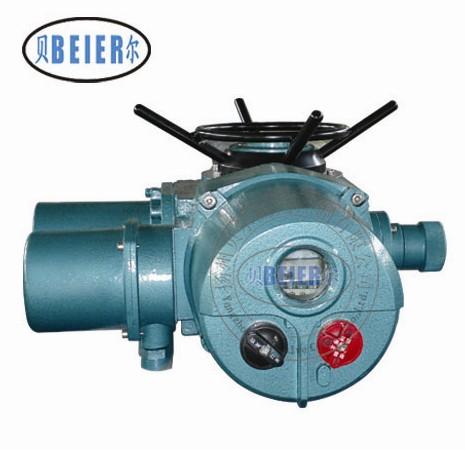

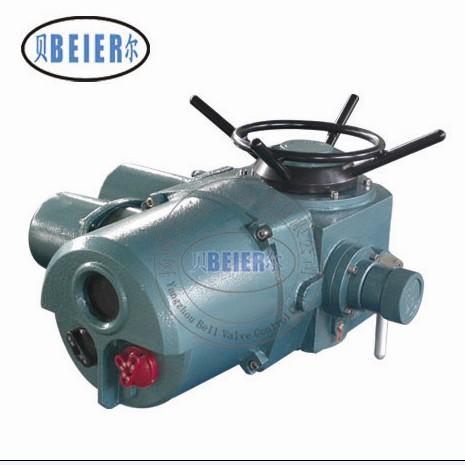

多回转阀门电动装置，简称为Z型电装，是阀门实现开启、关闭或调节控制的驱动设备。Z型电装适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。可用于明杆阀，也可用于暗杆阀。
本系列电装具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。可对阀门实行远控、集控和自动控制。广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。
本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。
二、整体开关型电装分类说明
按控制方式可分为以下三类：
类：普通型电动装置 此类电动装置有简单的刻度盘显示阀门的开关，而外部控制需要电动装置控制箱，算是最基本的型号。
第二类；机电一体化电动装置。此类电动装置自带控制箱，即所谓机电一体化。带液晶显示，可以反馈4～20mA标准信号，可以确定阀门的全开、全关、和不确定的中间位置，即开关量控制。电气元件安装在一块可翻转的板块，以便对力矩控制机构、行程控制机构、开度指示机构进行调整。
按钮盒上有三个按钮，中间为现场和远程转换按钮，其左边为现场关阀按钮，右边为现场开阀按钮，盖上按钮盒为远方控制，远程为直流24V开关触点控制，打开按钮盒为现场操作。（旋钮装置上有两个旋钮盒，其中一个为方式钮旋钮（红色），另一个为操作按钮（黑色），依靠电气罩壳上，突出箭头指示操作方式，操作按钮顺时针旋至箭头处为开阀，逆时针旋转为关阀。）
第三类：调节型电动装置，是在机电一体化电动装置的基础上加入模拟量控制，可以接收和反馈4～20mA标准信号，从而可以实现对阀门的的调节，可以确定阀门的全开、全关和的中间位置。
三、整体开关型电装型号规格和性能参数
|
型号规格
|
公称转矩（N·m）
|
公称推力（KN）
|
阀杆直径（mm）
|
转圈数（圈）
|
手动
速比
|
输出转速（r/min）
|
电机功率（KW）
|
参考重量（Kg）
|
|
Z5
|
50
|
20
|
28
|
60
|
1:1
|
12
|
0.12
|
28
|
|
Z10
|
100
|
40
|
28
|
60
|
1:1
|
24/36
|
0.25/0.37
|
45
|
|
Z15
|
150
|
24/36
|
0.37/0.55
|
50
|
|
Z20
|
200
|
100
|
40
|
60
|
1:1
|
18/24
|
0.37/0.55
|
55
|
|
Z30
|
300
|
18/24
|
0.55/0.75
|
58
|
|
Z45
|
450
|
150
|
48
|
120
|
1:1
(20:1)
|
24/36
|
1.1/1.5
|
110
|
|
Z60
|
600
|
24/36
|
1.5/2.2
|
120
|
|
Z90
|
900
|
200
|
60
|
120
|
1:1
(25:1)
|
24/36
|
2.2/3
|
139
|
|
Z120
|
1200
|
24/36
|
3/4
|
142
|
|
Z180
|
1800
|
325
|
70
|
150
|
22.5:1
|
18/24
|
4/5.5
|
250
|
|
Z250
|
2500
|
18/24
|
5.5/7.5
|
255
|
|
Z350
|
3500
|
700
|
80
|
150
|
20:1
|
18/24
|
7.5/10
|
330
|
|
Z500
|
5000
|
18/24
|
10/15
|
350
|
贝尔郑重承诺：产品出厂前均已经过各项严格品质管制作业及性能试验，自即日起在正常使用状况下保固一年。但非人力所能抗拒之灾害，外力破坏，及未经本公司同意而私自拆卸者不在保固范围之列。
