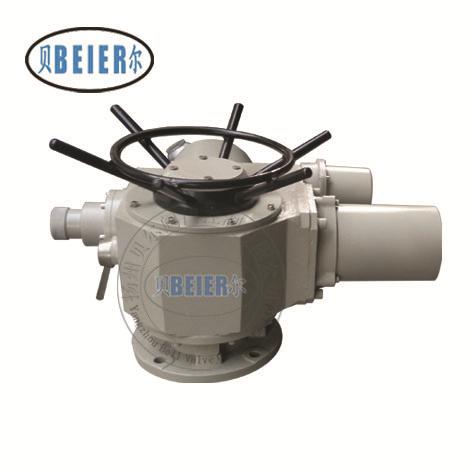

一、防爆型阀门电动装置概述

   防爆型防护等级为IP68。适用于易燃易爆的场合,安全系数高、操作功能强、性能稳定等。防爆型产品有dI和dIIBT4两种，dI适用于煤矿非采掘工作面；dIIBT4用于工厂，适用于环境为IIA、IIB级T1～T4组的爆炸性气体混合物。

   整体型电装是在Z普通型基础上派生而成，增加了不少电器和电子元件，整体普通型电气部分主要由多功能模块MK1远程控制模块MK2按钮盒指示灯、开度表、接触器等组成。多功能模块MK1又由相位识别器XS、接触器互锁保护器HB和直流电源DC三部分组成。远程模块MK2由四个固态继电器和三个拨码开关组成 。整体调节型电气部分由调节 模块TMK、接触器等组成。控制线为220V，50Hz（特殊订货60Hz）；远程控制为24VDC。

二、防爆型阀门电动装置端子接线图

三、防爆型阀门电动装置安装及注意事项

   本装置可可垂直，水平安装，但电机不可向下，应便于接线，调试和手动操作。同一只微动开关的常开和常闭触点上不允许施加不同的电源。安装与阀门连接的牙嵌轴向间隙不小于1-2mm。通电前检查接地是否可靠。新装的电动装置电动时，必须检查电机相序，控制线路是否正确，以防电机失控。
