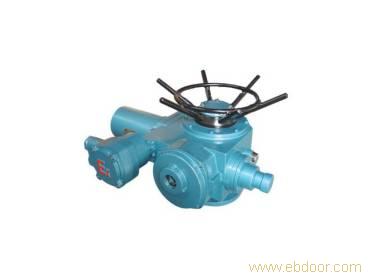

多回转阀门电动装置，简称为Z型电装，是阀门实现开启、关闭或调节控制的驱动设备。Z型电装适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。可用于明杆阀，也可用于暗杆阀。

本系列电装具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。可对阀门实行远控、集控和自动控制。广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。

本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。

多回转电动装置按防护类型分：有户外型和隔爆型；

按控制方式分：有常规型、整体型和整体调节型；

按连接型式分：有转矩型、电站型和推力

1.   工作环境和主要技术参数

1.1 电源：常规，三相380V（50Hz）

特殊，三相660V、415V（50Hz 、60Hz）；

      单相220V、110V（50Hz 、60Hz）

1.2 工作环境：

1.2.1 环境温度：-20~+60℃ （特殊订货-40~+80℃）。

1.2.2 相对湿度：≤95%（25℃时）。

1.2.3防护类型：户外型用于无易燃、易爆和无腐蚀性介质的场所。隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。（详见GB3836.1）

1.2.4防护等级：IP55 （特殊订货IP65、IP67）。

1.3 工作制：短时10分钟 （特殊订货30分钟）。

1.4.1 型号规格和主要性能参数见表1

表1

注1：可按用户要求提供其它转速:12/18/24/30/36/42/48/60（r/min）

注2：当产品提供四层计数器时，转圈数为表1转圈数×10

1.4.2电机技术参数见表2

表2

2. 外形及连接尺寸

2.1 外形和外形尺寸见表3和图1

表3

 注1：L1为户外型/隔爆型   L2为整体型/整体隔爆型

注2：F1为户外型

     F2为隔爆型

     F3为整体型

F4为整体隔爆型/整体调节隔爆型

3.手—电动切换机构：为半自动切换，手动时需扳动手柄切换，手动状态转变为电动时则自动运行。它由手柄、切换件、直立杆、离合器、压簧等组成。需手轮操作时，将手柄向手动方向推动，切换件使离合器抬高，并压迫压簧。当手柄推到一定位置时，离合器即脱离蜗轮而与手轮啮合，同时直立杆在扭簧作用下直立于蜗轮端面，支撑住离合器不致下落，切换完成即可放开手柄，使用手轮进行操作。而需电动操作时，电动机将带动蜗轮转动，支承于蜗轮端面的直立杆即倒下，在压簧作用下离合器迅速向蜗轮方向移动，并与蜗轮啮合，同时与手轮脱开，自动实现手动到电动状态的转换。

注意：1.电动运行时切勿扳动切换手柄！

      2.切换时按箭头方向推（或拉）动手柄，若推不到位时应边转动手轮边推动手柄！
